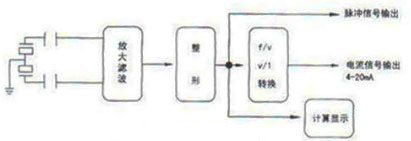

插入式渦街流量計采用壓電應力式傳感器,可靠性高,可在-20℃～+250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種理想的流量儀表。
根據渦街流量計的測量管徑，滿管式渦街流量計測量管徑大多在300mm以下。測量管徑大于300mm的渦街流量計，由于儀表系數較小和分辨率較低，體積大和安裝工作量大等問題，使用滿管式渦街流量計已不合適。插入式渦街流量計則是適用于大管徑流量測量的儀表，它是渦街流量計產品系列的延伸。
插入式渦街流量計原理
插入式渦街流量計是把小管徑渦街流量計的檢測器做成測量頭，通過插入式機構，把該測量頭安裝到被測大管道橫截面上的特定部位（平均流速點或最大流速點），測量該處的局部（點）流速，再根據管道內流速分布、儀表與管道的幾何參數等推算出管道的流量值，其流量計算公式為
qv=/K (9-1)
其中 K= Ko/(aβyA) (9-2)
式中 qv——工作狀態下的體積流量，m3/s；
f-一渦街流量計輸出信號頻率，Hz；
K-插入式渦街流量計的儀表系數，m-3；
Ko——測量頭的儀表系數，m-l；
a-阻塞系數；p-流速分布系數；
y-干擾系數；
A-測量管道橫截面積，㎡。
特別提醒：
①流體流向必須與傳感器表體上的流向箭頭保持一致；
②安裝傳感器時，在電焊法蘭或管道過程中，傳感器須不在管道上，以免損壞傳感器的電子放大電路；
③傳感器兩邊的法蘭必須保持平行，否則容易泄露。
|
