SKLU系列渦街流量計是利用卡門渦街原理的流量計產品，它既可以測量液體，也可以被用來測量氣體介質。渦街流量計憑借內部無可動部件、穩定性較高，日常維護量相對較小，測量精度高等優點，被廣泛的使用于工業生產中的各個領域。并且，渦街流量計有著多種信號輸出方式，方便與計算機等控制設備配套使用，實現自動化的工業生產流程。但渦街流量計并不是適用于任何場合的，必須滿足其條件才可以使用。本文將挑選幾個比較重要的參數為您做詳細介紹，幫助您在對渦街流量計進行選型時，可以更加準確。
一、介質（氣體、液體）流量范圍
型號 |
口徑 |
流量范圍m³/h |
液體 |
氣體 |
飽和蒸汽 |
SKLU-25 |
DN25 |
1~10 |
25~60 |
10~85 |
SKLU-32 |
DN32 |
1.5~18 |
15~150 |
14~140 |
SKLU-40 |
DN40 |
2.2~27 |
22.6~150 |
22~220 |
SKLU-50 |
DN50 |
4~55 |
35~350 |
35~350 |
SKLU-65 |
DN65 |
14~200 |
60~600 |
60~600 |
SKLU-80 |
DN80 |
9~135 |
90~900 |
86~860 |
SKLU-100 |
DN100 |
14~200 |
140~1400 |
135~1350 |
SKLU-125 |
DN125 |
12~360 |
220~2200 |
210~2100 |
SKLU-150 |
DN150 |
30~450 |
350~3500 |
300~3000 |
SKLU-200 |
DN200 |
56~800 |
550~5500 |
550~5500 |
SKLU-250 |
DN250 |
45~1500 |
900~9000 |
850~8500 |
SKLU-300 |
DN300 |
65~2000 |
1360~13600 |
1250~12500 |
二、安裝直管段長度

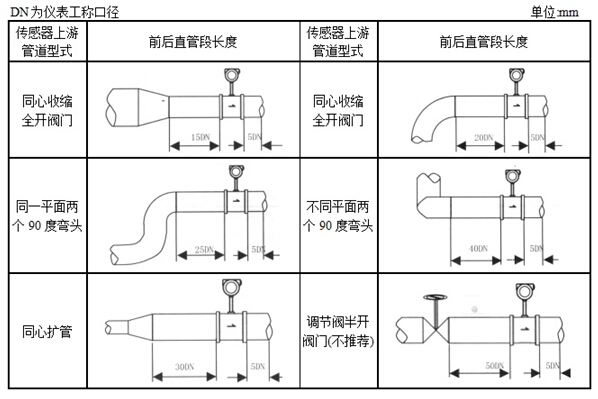

這個參數相對來也說是比較重要的，因?yàn)橹惫芏蔚拈L度會直接影響到渦街流量計的測量精度。下面就為大家介紹6種常見管道的長度參數。
1．渦街流量計對安裝點的上下游直管段有一定要求，否則會影響介質在管道中的流場，影響儀表的測量精度。
2．傳感器應水平或垂直安裝（液體的流向自下而上）在與其公稱通經相應的管道上。
3．傳感器上游側不應設置流量調節閥。
4．如上游直管段長度不能滿足上圖要求，建議用戶在上游側管道中安裝流體整流器。
5．若管道要縮徑，其直管段與漸變管的長度應滿足上圖.
6．傳感器不要安裝在有強烈振動的管道上，以免影響精度，如傳感器在有振動的管道上安裝使用時，可采取下面措施來減小振動帶來的干擾：
(a)、在傳感器上游2D處加裝管道 固定支撐點。
(b)、在滿足直管段要求的前提下，加裝軟管過度。
7．傳感器（變送器）安裝在高溫管道上時，傳感器（變送器）必須加保溫層，防止熱輻射對放大器的傷害。
8．渦街流量計附近不得有強烈磁場干擾。
9．渦街流量計必須可靠接地，接地電阻應≤10Ω.
10．測量高溫、低溫介質時，應注意保溫措施。轉換器內部（表頭殼體內）高溫一般不應超過70℃；低溫易使轉換器內部出現凝露，降低印制電路板的絕緣阻抗，影響儀表正常工作。
三、渦街流量計外形尺寸
渦街流量計安裝注意事項
1、渦街流量計屬于精密儀表，儀表應選擇安裝在干燥、通風、灰塵少的地方。
2、使用測量蒸汽的儀表，表體、管道一定要加保溫，法蘭要夾緊，不得有漏氣的地方，否則儀表很容易損壞。
3、儀表安裝最好選擇在室內，遠離震動及有較強電磁干擾的地方。如在室外，可將表頭加以保護。
4、渦街流量計前最少要有10-15倍的直管段，后要有5倍以上的直管段。選擇安裝地方要便于安裝、接線、調試。
5、最好有一段直管段，在安裝前先將兩片法蘭焊接好，再將儀表裝好夾緊，將管道切掉等長直管，然后將之前焊接好的整體表加以安裝。切忌不要將表夾在法蘭上焊接。
