 您現在的位置 > 首頁 > 壓力儀表 > 壓力表

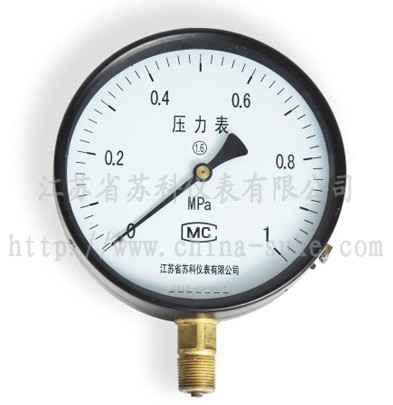

Y系列壓力表

　　一般壓力表適用于測量無爆炸危險，不結晶，不凝固及對鋼合金不起腐蝕作用的液體、蒸汽和氣體等介質的壓力。

■壓力表規格及量程參數：

型號

精度等級%

量程范圍MPa

結構特點

接頭螺紋尺寸

Y-40
Y-40Z		 2.5 0~0.1；0~0.16；0~0.25；0~0.4；
0~0.6；0~1；0~1.6；0~2.5；0~4；
0~6

徑向
軸向

M10×1
G1/8
Y-50
Y-50Z		 0~0.1；0~0.16；0~0.25；0~0.4；
0~0.6；0~1；0~1.6；0~2.5；
0~4；0~6；0~10；0~16；0~25；0~40；

徑向
軸向

M14×1.5

Y-60

2.5

-0.1~0；-0.1~0.06；-0.1~0.15；
-0.1~0.3；-0.1~0.5；-0.1~0.9；
-0.1~1.5；-0.1~2.4；

0~0.1；0~0.16；0~0.25；0~0.4；0~0.6；
0~1；0~1.6；0~2.5；0~4；0~6；0~10；
0~16；0~25；0~40；0~60；0~100；

 徑向 M14×1.5
Y-100
Y-150
Y-200		 1.6 M20×1.5

Y-250

2.5

Y-60Z

2.5

 軸向 M14×1.5
Y-100Z
Y-150Z		 1.6 M20×1.5

Y-60ZT

2.5

 軸向帶前邊 M14×1.5
Y-100ZT
Y-150ZT		 1.6 M20×1.5
Y-100TQ
Y-150TQ		 1.6 徑向帶前邊 M20×1.5

Y-200

1.6

 0~0.1；0~0.16；0~0.25；0~0.4；0~0.6；
0~1；0~1.6；0~2.5；0~4；0~6；0~10；
0~16；0~25；0~40；0~60；		 徑向 M20×1.5

Y-250

2.5
使用工作溫度：-40℃～70℃，相對溫度不大于 85%
儀表執行標準：GB/T1226-2001

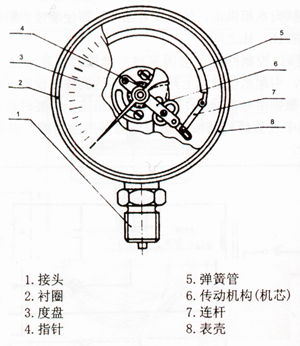

■ 壓力表結構原理
儀表的測量系統由接頭、彈簧和傳動機構組成。通過指針指示儀表讀數。

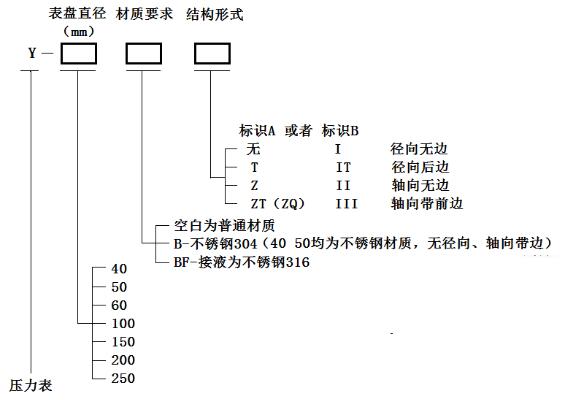

■壓力表選型
壓力表選型圖示

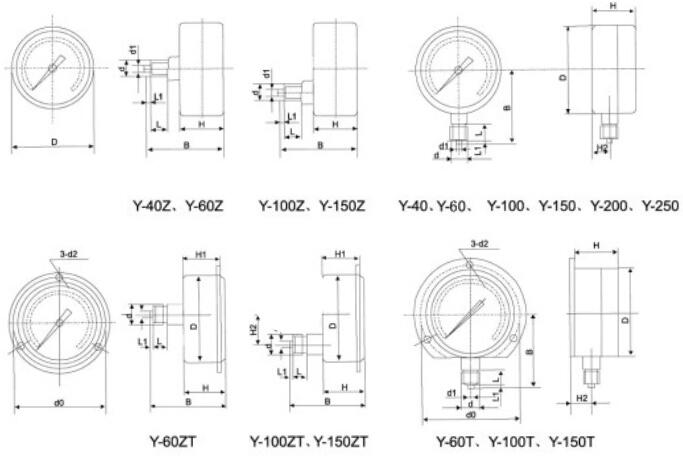

■ 外形尺寸


型號 D d d1 L d0 B H d2 H1 H2 L1
Y40 Φ40 M10×1 Φ2.5 10   38 24     8.5 2
Y40Z   40 24     0
Y60 Φ60 M14×1.5或M10×1 Φ5 14   56 30     12
Y60Z   58 30     0
Y60T 72 56 30 Φ4.5   13
Y60ZT 53 30 Φ4.5 24 0
Y100 Φ100 M20×1.5 Φ6 20   90 44     18
Y100Z   85 44     30
Y100T 118 90 45 Φ5.5   18
Y100ZT 85 44 Φ5.5 39 30
Y150 Φ150   115 48     18
Y150Z   92 47   41? 30
Y150T 165 115 48 Φ5.5   18
Y150ZT 92 47 Φ5.5   30
Y200 Φ200   146 50     18
Y250 Φ250   167 50     18
