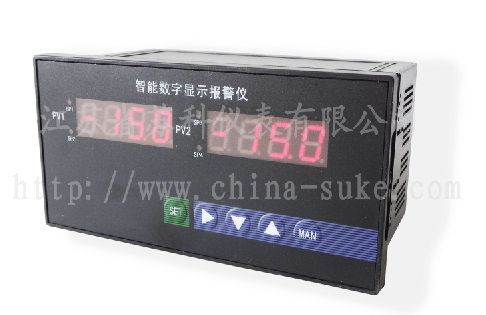

SK-402雙通道智能顯示調節儀與各類傳感器，變送器配合使用，可同時對兩路溫度、壓力、液位、流量、重量等工業過程參數進行測量、顯示、報警控制、變送輸出、數據采集和通訊。
●功能特點
萬能輸入功能；
具有自校準和人工校準功能；
多重保護、隔離設計、抗干擾能力強、可靠性好；
良好的軟件平臺，具備二次開發能力，可以滿足特殊的功能要求；
模塊化結構，配合儀表芯片，功能組合、系統升級非常方便；
●主要技術指標
基本誤差：0.5%FS或0.2%FS±1個字
分 辨 率：1/20000、14位A/D轉換器
顯示方式：雙排四位LED數碼管分別同時顯示
采樣周期：0.2秒
報警輸出：每個通道可分別帶二限報警，報警方式、報警靈敏度可設置，繼電器輸出觸點容量AC220V/3A或AC220V/1A。
變送輸出：每個通道可分別帶4-20mA、0-10mA、1-5V、0-5V隔離輸出
精度：±0.1%FS，12位D/A
通訊輸出：接口方式——隔離串行雙向通訊接口RS485/RS422/RS232/Modem 波特率——300～9600bps內部自由設定。
饋電輸出：DC24V/50mA
電源：開關電源85——265VAC 功耗4W以下
●選型表
代碼 |
說明 |
SK-402 |
|
雙通道智能顯示調節儀 |
外型尺寸 |
A |
橫式160×80×125mm |
A/S |
豎式80×160×125mm |
B |
方式96×96×110mm |
C |
橫式96×48×110mm |
C/S |
豎式48×96×110mm |
D |
方式72×72×110mm |
F |
方式48×48×110mm |
第一通道報警點數 |
-B□ |
B1-B2，1-2點報警 |
第二通道報警點數 |
-B□ |
B1-B2，1-2點報警 |
第一通道變送輸出 |
-X1 |
4-20mA輸出 |
-X2 |
0-10mA輸出 |
-X3 |
1-5V輸出 |
-X4 |
0-5V輸出 |
第二通道變送輸出 |
-X1 |
4-20mA輸出 |
-X2 |
0-10mA輸出 |
-X3 |
1-5V輸出 |
-X4 |
0-5V輸出 |
通訊輸出 |
-P |
微型打印機 |
-R |
串行通訊RS232 |
-S |
串行通訊RS485 |
饋電 |
-V12 |
帶DC12V饋電輸出 |
-V24 |
帶DC24V饋電輸出 |
供電電源 |
- |
220VAC供電 |
-W |
DC24V供電 |
第一通道輸入信號 |
-1Sn |
見“輸入類型表” |
第二通道輸入信號 |
-2Sn |
見“輸入類型表” |
●智能類型表
參數提示符 |
輸入信號內容 |
參數提示符 |
輸入信號內容 |
tc-K |
K型 |
rtd |
0-400Ω |
tc-S |
S型 |
1000 |
Pt1000 |
tc-E |
E型 |
bA1 |
BA1 |
tc-b |
B型 |
bA2 |
BA2 |
tc-t |
T型 |
0-50 |
0-50mA |
tc-n |
N型 |
0-5V |
0-5V |
tc-j |
J型 |
1-5V |
1-5V |
P100 |
Pt100 |
0-20 |
0-20mA |
C100 |
Cu100 |
0-10 |
0-10mA |
Cu50 |
Cu50 |
4-20 |
4-20mA |
|
